Un contacteur jour/nuit est un appareil relié au compteur Linky qui pilote la mise en marche du chauffe-eau et d’appareils électriques programmables pendant les heures creuses, où le prix du kWh est moins cher. Il permet ainsi de réduire le montant la facture d’électricité de jusqu'à 100€ par an, sans effort ni baisse de confort. A l'achat, il coûte entre 20 et 300€ en France en 2024.

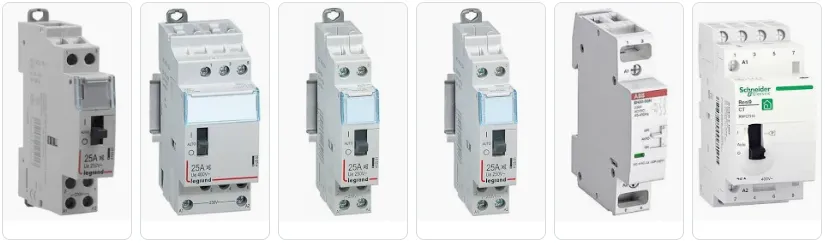

Le meilleur contacteur jour / nuit : quelle marque choisir ?
Il existe différentes marques de contacteur jour / nuit pour chauffe-eau dont les prix varient en fonction du calibrage en ampères (A), du type de courant (monophasé ou triphasé), des options, du nombre d’appareils que l’on peut brancher sur le contacteur, etc.
Les prix des connecteurs jour / nuit démarre à 20 € TTC pour des modèles basiques et peuvent atteindre 130 € TTC pour un contacteur connecté (pilotage via téléphone / tablette) ou un contacteur silencieux, voire 300 € TTC pour des modèles de contacteur avec branchement de plusieurs appareils électriques.
| Modèles | Contacteur jour / nuit Schneider | Contacteur jour / nuit connecté Legrand | Contacteur jour / nuit Schneider | Contacteur jour / nuit Hager | Contacteur jour / nuit ABB |
|---|---|---|---|---|---|
| Calibrage | 25A | 20A | 20A | 20A | 24A |
| Nombre de circuits à brancher | 1 | 1 | 1 | 4 | 4 |
| Courant | Monophasé | Monophasé | Monophasé | Monophasé | Monophasé |
| Prix € TTC | 26 € | 199 € | 59 € | 155 € | 99 € |
Prix relevés en janvier 2024 sur les sites internet d’enseignes de vente spécialisées : Castorama, Leroy Merlin, Mano Mano
Branchement du contacteur jour / nuit au chauffe-eau
Schématiquement, le contacteur jour / nuit se décompose entre 6 bornes de branchement :
- 2 bornes de bobine de contacteur (A1 et A2), qui servent comme borne de contrôle ;
- 4 bornes de puissance : la borne 1 et 3 pour l’entrée du contacteur, la borne 2 et la 4 pour la sortie.
Voyons dans le détail comment brancher le contacteur jour / nuit au tableau et le relier à Linky et au chauffe-eau.
Quel contacteur jour/nuit choisir ?
Le choix d'un contacteur dépend essentiellement de l'ampérage du disjoncteur du chauffe-eau électrique. Le calibre du contacteur qui s'exprime lui aussi en ampères doit être suffisant pour absorber la charge de puissance du chauffe-eau. En règle générale, le calibre du contacteur doit se situer entre 20A et 25A. a titre d'exemple, avec un chauffe-eau électrique branché sur un disjoncteur de 16A, un contacteur de 20A suffit amplement.
Le contacteur jour / nuit doit être également branché avec un disjoncteur 2A pour le protéger des surtensions ou court-circuits éventuels.
Le choix d'un contacteur doit aussi correspondre à la bonne tension de courant électrique. C'est pourquoi, il existe des contacteurs jour/nuit monophasé et triphasé.

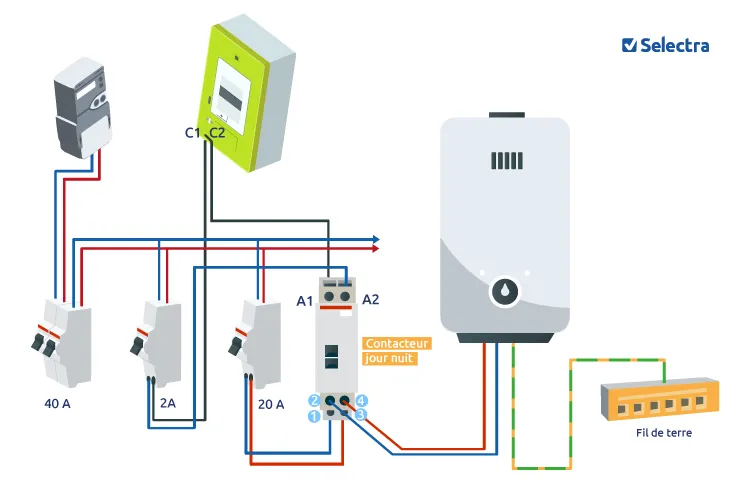

Schéma de câblage du contacteur
Le branchement du contacteur jour /nuit doit respecter le schéma de câblage électrique suivant :
Voici les étapes décomposées pour installer le contacteur au tableau électrique :
- Coupez le courant électrique via le disjoncteur général ;
- Ouvrez le tableau électrique et repérez le rail du circuit électrique du chauffe-eau ;
- Placez le contacteur jour / nuit en bout de rangée. Le contacteur doit être couplé avec un disjoncteur 2A pour le protéger des surtension ;
- Sortez les fils électriques du disjoncteur divisionnaire du chauffe-eau et raccordez-les aux bornes 2 et 4 du contacteur ;
- Coupez un nouveau fil neutre et raccordez-le aux bornes 1 du contacteur au disjoncteur du cumulus ;
- Répétez l’opération pour la borne 3 du contacteur ;
- Reliez le disjoncteur 2A au contacteur via les bornes A1 ou A2 ;
- Raccordez le câble C1 du contact sec de Linky au fil de phase du disjoncteur du contacteur ;
- Relevez la manette du disjoncteur sur « on » et la manette du contacteur en position « auto » ;
- Réarmez le disjoncteur général pour rétablir le courant électrique.
Pour vérifier que le Linky est bien connecté au contacteur, il est possible de faire défiler l'affichage de l'écran du Linky jusqu'à "contact sec".
S'il est inscrit "Fermé", c'est que la connexion est établie et que le contacteur fera fonctionner le chauffe-eau pendant les heures creuses, via l'impulsion reçue et transmise par le Linky.
Réglage de la position du contacteur
Une fois branché, le contacteur chauffe-eau dispose de 3 positions de fonctionnement :
- Le mode « auto » correspond à l’activation automatique du chauffe-eau pendant les heures creuses ;
- Le mode « 1 » correspond à la marche forcée du chauffe-eau. Vous pouvez activer manuellement le cycle de chauffe en continu pendant et en dehors des heures creuses. Attention, cette position du contacteur du chauffe-eau est réservée à une utilisation ponctuelle, au risque d’avoir une consommation d’électricité élevée ;
- Le mode « 0 » correspond à la mise à l’arrêt manuelle du chauffe-eau. Couper l’alimentation électrique du cumulus peut être utile en cas d’absence prolongée, lors de vacances par exemple. Pas la peine en effet de le faire fonctionner dans le vide.
Comment savoir si le contacteur fonctionne ? Testez-le !
Pour vérifier que le contacteur jour / nuit est en parfait état de marche et de fonctionnement, vous pouvez le tester à l’aide d’un multimètre.
Positionnez une pointe du multimètre sur une borne du contacteur. Faites de même pour la seconde pointe sur la seconde bobine du contacteur.
- Pendant le heures creuses, le multimètre doit afficher 220 Volts ;
- Pendant les heures pleines, le multimètre doit afficher 0 volt.
Si vous constatez une anomalie, alors il peut y avoir un problème sur le contacteur de chauffe-eau (lisez le point suivant pour trouver une solution).
Faut-il prévoir un entretien du contacteur chauffe-eau ?
Non, il n’y a pas besoin d’entretenir le contacteur d’un chauffe-eau. Toutefois, vous pouvez retirer la poussière qui peut encombrer le contacteur.
Contacteur jour/nuit Linky avec le chauffe-eau : économisez pendant les heures creuses !
La consommation électrique d’un chauffe-eau représente près de 12 % de la facture d’électricité annuelle pour un ménage moyen. Il est possible de maîtriser cette consommation et de réaliser des économies sur la facture d'électricité avec le branchement d’un contacteur pour le chauffe-eau sur le tableau électrique.
Fonctionnement : détection des heures creuses et activation du chauffe-eau
Un contacteur jour / nuit pour le chauffe-eau est un petit boîtier de la forme d’un disjoncteur qui s’installe sur le tableau électrique et qui relie le compteur Linky au cumulus par le biais de différents branchements.
Le rôle d’un contacteur pour chauffe-eau est d’activer automatiquement le cycle de chauffe du système de production d’eau chaude sanitaire (ECS) pendant les périodes heures creuses, à des tarifs réduits.
Pour qu’il puisse permettre de réaliser des économies, le contacteur jour / nuit doit être associé obligatoirement à un abonnement heures pleines / heures creuses chez un fournisseur d’énergie. Ce système de double tarif permet de bénéficier d’un prix du kWh avantageux pendant 8 heures par jour.
Le mode de fonctionnement du contacteur peut se résumer ainsi :
- Enedis le gestionnaire du réseau envoie un signal électrique d’impulsion à Linky lors du passage aux heures creuses ;
- Linky pilote le contacteur à distance pour activer le chauffe-eau ;
- Le cycle de chauffe du cumulus dure pendant la tranche horaire des heures creuses ;
- Lors du passage heures creuses vers heures pleines, Enedis envoie une autre impulsion à Linky ;
- Le contacteur coupe le chauffe-eau s'il est en marche automatique.
Achat, installation, passage aux heures creuses : combien ça coûte ?
Le coût du branchement d’un contacteur sur le tableau électrique représente entre 65 € et 355 € en moyenne comprenant :
- le prix d’achat du contacteur chauffe-eau qui situe entre 20 € et 300 € selon les marques (Legrand, Hager, Schneider, etc.) et les magasins de distribution (Leroy Merlin, Castorama, etc.) ;
- le prix de la main d'œuvre qui varie entre 40 € et 55 € selon le tarif horaire de l’électricien.
Un peu moins d'un foyer sur deux dispose de l'option Heures pleines et creuses.
Pour un logement neuf, il est possible de demander à avoir les heures creuses lors de la demande de mise en service du compteur, sans aucun surcoût.
Pour un logement actuellement occupé, la demande de changement d'option pour passer en heures creuses est gratuite. Il est d'ailleurs possible de changer de fournisseur et de demander au passage un passage aux heures creuses, le tout gratuitement, sans intervention ni coupure.
A ce propos, voici les 5 offres d'électricité les moins chères en option HP-HC :
| Fournisseur d'électricité | Nom de l'offre d'électricité | Votre budget annuel | Vos économies annuelles* | Prix de l'abonnement | Prix du kWh |
|---|---|---|---|---|---|
|
OFFRE ULTRA ECO
⚖ Des prix indexés ! |
Coûts annuels estimés
1281 € |
Economies estimées
294 € |
157.98 € |
0.2132 €
en Heures Pleines /
0.1646 € en Heures Creuses |
|
PRUDENCE
🌿 Offre verte ! 🔐 Des prix bloqués ! |
Coûts annuels estimés
1282 € |
Economies estimées
293 € |
158.49 € |
0.2134 €
en Heures Pleines /
0.1648 € en Heures Creuses |
|
|
CONSTANCE
🌿 Offre verte ! 🔐 Des prix bloqués ! |
Coûts annuels estimés
1306 € |
Economies estimées
269 € |
182.42 € |
0.2134 €
en Heures Pleines /
0.1648 € en Heures Creuses |
05 49 60 54 58 |
ÉLECTRICITÉ VERTE 100% LOCALE
🌿 Offre verte ! 🔐 Des prix bloqués ! |
Coûts annuels estimés
1312 € |
Economies estimées
263 € |
174.19 € |
0.2161 €
en Heures Pleines /
0.1668 € en Heures Creuses |
|
ONLINE & GREEN
🌿 Offre verte ! ⚖ Des prix indexés ! |
Coûts annuels estimés
1312 € |
Economies estimées
263 € |
160.64 € |
0.2186 €
en Heures Pleines /
0.1686 € en Heures Creuses |
*Tarifs € TTC à jour du 28/04/2024. Budget calculé et économies estimées par rapport au tarif de référence pour une consommation annuelle de 5700 kWh en option heures pleines / heures creuses (6 kVA) - sur une base de 2/3 en heures pleines, 1/3 en heures creuses
Rentabilité des heures creuses par rapport au tarif Base et économies sur l’année
Avant de vous équiper d’un contacteur jour / nuit pour votre chauffe-eau, voyons si le double tarif est rentable à l’usage.

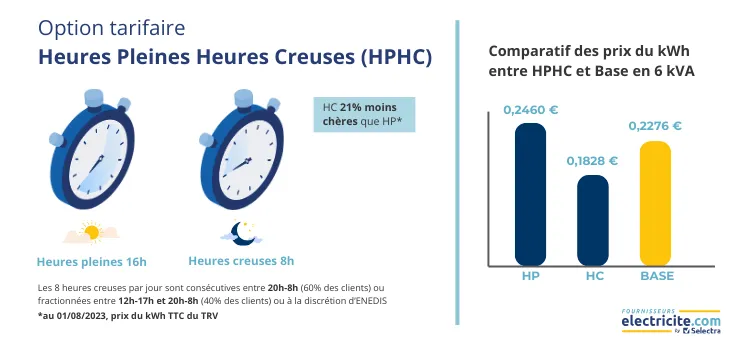

Les heures creuses sont une option proposée par tous les fournisseurs d’électricité, et dans laquelle il y a un double tarif comprenant :
- pendant les heures creuses 8 heures par jour, le prix du kWh est moins cher par rapport au prix du kWh en option Base ;
- pendant les heures pleines 16 heures par jour, le prix du kWh est plus cher par rapport aux prix du kWh en option Base.
Par exemple au tarif réglementé Bleu d’EDF, le tarif du kWh aux heures creuses est de 0.2068€ TTC tandis qu’il est de 0.2516€ TTC en option Base (l'autre option où le prix du kilowattheure est le même 24/24h). Toutefois, en heures pleines, le tarif du kWh est de 0.27€.
D'après nos calculs de seuil de rentabilité des heures creuses, elles sont avantageuses uniquement pour les foyers qui réalisent 30 % de leur consommation électrique annuelle totale pendant les heures creuses.
Or étant donné que la chauffe de l'eau représente 12% des consommations moyennes d'électricité des foyers en France, l'effort pour atteindre le seuil des 30% de consommations pendant les heures creuses est relativement faible. C'est pourquoi il est toujours conseillé aux détenteurs de cumulus électriques d'avoir l'option heures creuses et d'installer un contacteur.
La plage horaire des heures creuses est déterminée par Enedis uniquement. Vous n’avez aucune liberté de choix. Les heures creuses se répartissent sur 8 h par jour soit sur 1 tranche horaire entre 20h-8h ou soit sur 2 tranches horaires entre 12h-17h et 20h-8h. Ce point est important car la rentabilité des heures creuses tient essentiellement à votre capacité à décaler l’usage du chauffe-eau et d’autres appareils électriques programmables (lave-vaisselle, lave-linge) pendant ces horaires à tarifs réduits.
Les avantages de brancher un contacteur pour le chauffe-eau ?
Avec une bonne utilisation, un contacteur jour / nuit cumule de nombreux avantages économiques.
Des économies sans y penser
Une fois branché, vous n’avez plus à vous préoccuper de rien : le contacteur jour / nuit pilote automatiquement le démarrage du cumulus pour qu’il chauffe au bon moment.
Ainsi, il active le chauffe-eau électrique aux horaires les moins chers, et le désactive si besoin lorsque les tarifs augmentent dans la journée.
Simple et facile, pour profiter d’une eau chaude constante dans la journée et faire des économies tous les jours de l’année.
De la même façon, veillez à bien régler la température du chauffe-eau pour ne pas trop chauffer inutilement et payer trop cher pour rien.
Quels avantages comparé à un chauffe-eau avec horloge programmable ?
Le contacteur et l’horloge modulaire du chauffe-eau permettent tous deux de mettre en marche le chauffe-eau à des heures précises.
Ce mode de fonctionnement est similaire le contacteur jour / nuit.Toutefois, l’horloge modulaire vous permet de choisir vos heures de chauffe et leur durée, ce que ne permet pas le contacteur. Rappelez-vous, c’est Enedis qui choisit les heures creuses.
La grande différence est que le contacteur active le chauffe-eau pendant 8h potentielles, toujours lors des heures les moins chères de la journée, sans se poser de questions.
De son côté, un chauffe-eau équipé d’une horloge modulaire peut être piloté pour qu’il fonctionne à des heures précises de la journée. L’horloge modulaire automatise l’utilisation de certains appareils électriques (chauffe-eau mais aussi radiateurs, pompe à chaleur de piscine, etc.) et permet de mieux consommer par intermittence sur des plages choisies.
Problème de contacteur jour/nuit : les solutions
Il peut arriver que le contacteur du chauffe-eau dysfonctionne au quotidien. Résultat, vous avez une coupure d’eau chaude chez vous.
Le contacteur jour / nuit est-il HS ?
Il existe 3 principales causes à un problème de fonctionnement du contacteur de chauffe-eau.
Problème de branchement de câbles
Première étape de contrôle du contacteur jour / nuit, vérifiez les câblages et raccordements au tableau électrique. Certains fils peuvent être dévissés ou desserrés, ce qui peut gêner le fonctionnement du contacteur.
Bobine cassée
La bobine du contacteur peut aussi être cassée à cause d'une surcharge électrique. Ce problème peut arriver dans le cas où il y a eu un branchement du contacteur sans disjoncteur 2A. Cet appareil modulaire sert à protéger les circuits et le contacteur des intensités électriques importantes.
Prise contact sec C1 et C2 du compteur Linky
Les prises C1 et C2 de Linky permettent de communiquer certaines informations aux appareils électriques raccordés. Rattachées au contacteur du chauffe-eau, les prises contact sec de Linky sont donc indispensables pour activer le cumulus pendant les heures les moins chères.
Si l'écran du Linky affiche "OUVERT CONTACT SEC", c'est que la connexion n'est plus établie et le chauffe-eau n'est plus activé pendant les heures creuses.
Dans le cas où les prises C1 et C2 de Linky sont défectueuses, vous pouvez utiliser la marche forcée du contacteur dans un premier temps. Ensuite, contactez Enedis rapidement pour dépanner le compteur Linky.
Le contacteur fait du bruit
Il est normal d’entendre le contacteur jour / nuit faire du bruit lors du passage aux heures creuses / heures pleines. Un bruit de claquement sec se fait entendre au moment de la réception du signal d’impulsion d’Enedis.
Toutefois, un bruit répétitif de claquement du contacteur chauffe-eau suppose un dysfonctionnement. Tout comme un bruit de grésillement dans le tableau électrique qui peut impliquer un problème sur un disjoncteur.
Dans tous les cas, faites appel à un électricien professionnel pour contrôler l’installation électrique.
Chauffe-eau en marche forcée : problème de contacteur ?
Vous constatez que l’eau est de moins en moins chaude au fil du temps ou après un temps d’utilisation assez court.
Le contacteur jour / nuit est peut être hors de cause. En effet, il peut s’agir d’un problème interne au chauffe-eau tel que :
- une résistance entartrée qui ralentit la chauffe de la cuve et entraîne une surconsommation d’électricité. Il peut être nécessaire de vidanger le chauffe-eau pour enlever le tartre dans le cumulus et/ou de remplacer la résistance ;
- un thermostat déréglé qui peut être à l’origine d’une baisse de la température dans la cuve. Contrôlez visuellement le thermostat et reprogrammez la bonne température du cumulus (supérieure à 50°C et inférieure à 65°C).
